一. 項目?jì)热荩?/span>

本項目方生產線每間隔3-5分鐘產生2.5T產品廢料，需要設計一套方案進行自動搬運，盡可能實現無人操作。

搬運裝置，1.5米X1.5米鐵桶

搬運軌跡，大致為環形，周長不大于200米

搬運環境，車間一部分，室外一部分

運行時長，24時不間斷

二. 項目方案：

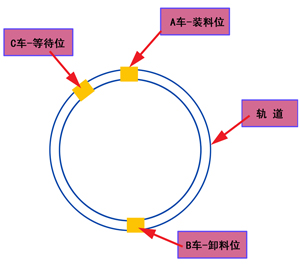

根據項目要求，本方案采用蓄電池軌道運行電動平車，小車采用PLC邏輯控制，設置2個?？课?，2個遙控操作手柄，裝料卸料各持一個控制手柄，裝料處操作工根據裝料量，給出指令，小車自動加速并運行到卸料點，接近卸料點后自動減速并?？康叫读宵c(diǎn)，叉車工將料桶卸下，并將空桶重新后發出指令，小車自動加速運行到接近裝料處等待，周而復始，1輛在裝料位，1輛在卸料位，1輛在等待處，3輛小車根據實際情況自動運行。如下圖：

電動平車由車架、傳動裝置、主從動輪對、電源、緩沖裝置和電控部分等組成。

 1. 車架

  車架采用優質碳素結構鋼Q235B焊接而成，主體承載梁，采用箱型梁結構，兩箱型梁之間采用鋼板和型鋼L型聯接，其整體結構根據起重機的箱型梁原理結合，電動平車的有關技術標準設計，檢修方便、便于拆裝、承載能力強、使用壽命長、臺面變形小，可以有效保證臺面鋼板的平整度，保證平車靜態超載系數＞1.5，保證載荷的安全系數不低于120%。

車架兩側各設吊裝位2個，便于平車起吊，起吊方式采用卸扣螺栓吊裝。

  車架焊接的焊縫坡口形式尺寸應符合GB/T985和GB/T986的規定。焊縫不得有裂紋、氣孔、弧坑和夾渣等缺陷。焊縫咬邊深度不得大于0.5mm，咬邊連續長度不得大于100mm，焊縫單邊咬邊總長不得超過該焊縫長度的10%,焊縫上的熔渣和兩側的飛濺物必須清除。主要結構件焊縫的質量和檢驗按EN15085標準的CPC2焊縫質量等級同等要求執行。

2. 傳動裝置

傳動部分主要由電動機、減速機、主、從動輪隊組成，減速機為平車專用抱軸式硬齒面減速機；電機直接帶動減速機，減速機直接用聯軸器將動力傳動至主動車輪，使平車正常運行。聯軸器、傳動軸等零件安全可靠。各元件與主體聯結牢固、密封可靠。

3. 車輪材料ZG55，整體淬火、車輪踏面和輪緣內側硬度HB320-380，深度20mm；一個車輪兩個軸承，車輪裝配好后，轉動靈活。

4. 軸承采用哈洛瓦國內優質產品。

5. 電機采用直流無刷電機，防護等級為IP44級，絕緣等級為F級；電機及其它元件的溫升不超過80℃。

6.隨車控制箱安裝在平車的一端，采用箱式安裝結構，控制箱外側安裝有電量表、電源總開關、急停按鈕、選擇按鈕等電器，外形美觀、散熱性能好、使用方便、堅固可靠?？刂葡潢P(guān)鍵電器元件采用知名品牌。

7. 整車電氣采用全部采用模塊化控制，啟動有力，運行平穩，減速、停車平緩；運料平車控制箱及操作部分的電壓采用48V安全電壓。

8. 整車電氣采用模塊化控制自動安全防護：在線路欠壓（＜42V）、失壓、短路、過載（20%），溫升（≥80℃）等時，線路控制系統會(huì )自動斷電進行保護，平車停止運行；在控制箱上設置有急停按鈕（紅色），一旦發生緊急情況，可立即停車；在平車的前端設置有雷達傳感器，控制平車自動停車；

10. 操作方式：采用線控+自動。隨車線控，線長≥3米。車上設置有操作手柄航空接口。
